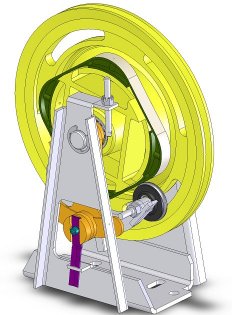

Etude du montage de la roue Question 11 : Quel est le type de roulements utilisés ? Question 12 : La direction des charges est donnée par la tension du cable et le poids, donc fixe. Observez les bagues serrées et concluez sur la conformité avec la règle due au laminage. Ouvrez le logiciel Pyvot L'action mécanique extérieure est de direction fixe. Modifiez en conséquense le cahier des charges du montage. Question 13 : Reproduisez avec le logiciel PyVot le montage de la roue, demandez l'analyse et commentez en représentant sur un schéma les arrêts axiaux.
|
